نمودار اتصال و سیم کشی یو پی اس / اینورتر اتوماتیک به سیستم برق ساختمان

نمودار اتصال و سیم کشی یو پی اس / اینورتر اتوماتیک به سیستم برق ساختمان

نمودار جریان سیم کشی سیستم UPS اتوماتیک (سیم فاز و سیم کشی معمولی)

اتصال UPS/اینورتر اتوماتیک

در مواقع قطع ناگهانی برق شهری، می‌توانیم از یک UPS / اینورتر اتوماتیک و باتری به منظور تامین برق بدون هرگونه وقفه استفاده کنیم.

در این مقاله دو اتصال UPS / اینورتر با باتری به صفحه توزیع خانگی را مشاهده می‌کنید.

  • UPS/اینورتر اتوماتیک با دو سیم
  • سیم کشی یو پی اس / اینورتر اتوماتیک با یک سیم فاز

نکته: برای ایمنی بیشتر بهتر است از یک کابل

6 AWG ( 7/064″ or 16mm2 )

و یک سیم با سایز مناسب برای اتصال UPS به صفحه پنل اصلی استفاده کنید.

سیم کشی یو پی اس/ اینورتر اتوماتیک با دو سیم

هیچ مسئله پیچیده‌ای در اینجا وجود ندارد. تنها کافیست که سیم‌های خروجی نول و فاز را به UPS وصل کنید. حالا دو سیم خروجی فاز و نول را همانند تصویر ۱ از UPS / اینورتر (به عنوان خروجی) به لوازم خانگی وصل کنید.

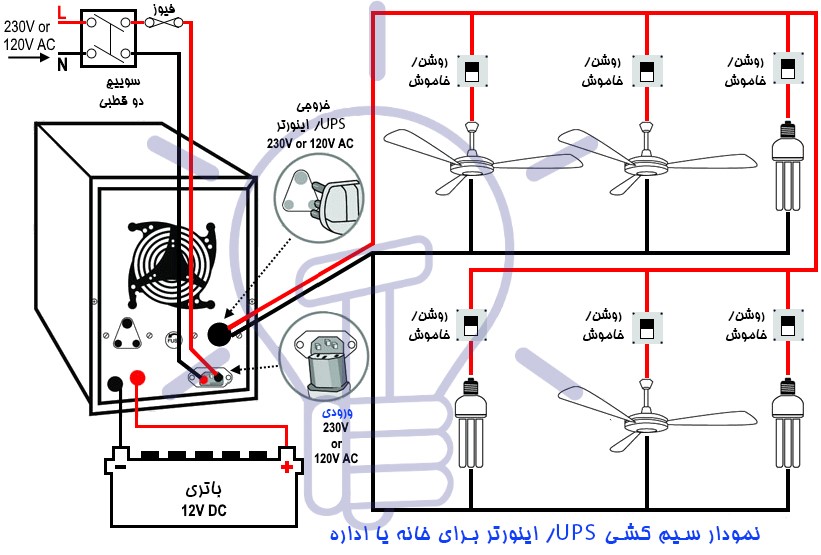

سیم کشی UPS / اینورتر اتوماتیک با دو سیم

سیم کشی یو پی اس / اینورتر با یک سیم فاز فرعی

تا این مرحله می‌دانیم که برای عملکرد طبیعی نقاط بار می‌بایست هر یک از آن‌ها را از طریق سیم فاز و نول متصل کنیم. در نمونه زیر، سیم‌های فاز و نول را (از موتورخانه به کابل برق و صفحه توزیع و سپس) به هر یک از لوازم خانگی از جمله پنکه، لامپ‌ ها و غیره وصل کردیم. این مراحل را در صفحه توزیع سیم کشی ساختمان انجام می‌دهیم.

حالا، طبق نمودار اتصال UPS که در زیر تماشا می‌کنید، سیم فرعی (فاز) را به لوازمی که قبلا به سیم‌های فاز و نول (از موتورخانه و جعبه تقسیم) (یعنی دو سیم به عنوان سیم فاز که در تصویر زیر مشاهده می‌کنید) وصل کردیم. و لزومی به استفاده از سیم فاز فرعی از UPS نداریم، زیرا از قبل نصب و متصل شده است. به بیان ساده‌تر، تنها به یک سیم فاز برای اتصال به لوازم خانگی نیاز داریم که در تصویر ۲ مشاهده می‌کنید. حال یک سوال مطرح است «چرا به جای سیم فاز فرعی از سیم نول استفاده نمی‌کنیم؟»

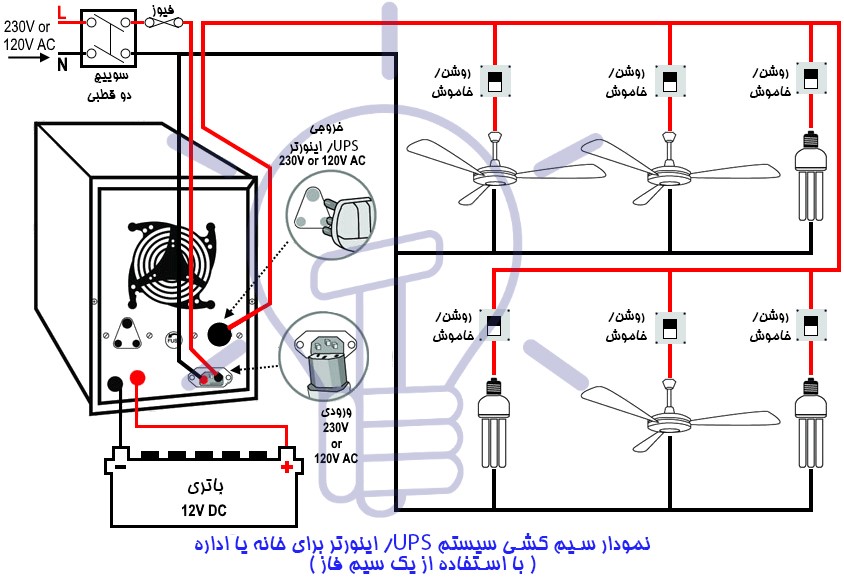

سیم کشی UPS / اینورتر با یک سیم فاز فرعی

همچنین بخوانید: سیم کشی UPS اتوماتیک برای بار جزئی

عملکرد و نحوه کار اتصال UPS

۱. در شرایطی که برق موتورخانه قطع شده باشد

در این صورت تغذیه برق از طریق سیم فاز ( خروجی UPS) که به باتری‌ها و UPS و سپس به لوازم برقی متصل هستند، ادامه می‌یابد (توجه داشته باشید که سیم فاز نیز از قبل متصل شده است). پس اولین سیم فاز که قبل از نصب UPS وصل کرده بودیم (یعنی سیم فازی که از صفحه اصلی به UPS متصل کردیم) به دلیل در دسترس نبودن منبع تغذیه از موتورخانه، غیرفعال می‌شود. در این شرایط، لوازم برقی که به وسیله سیم فاز UPS/ اینورتر متصل شده بودند، بدون وقفه و قطعی، از انرژی الکتریکی ذخیره شده خود استفاده می‌کنند.

۲. در شرایطی که منبع برق از شبکه برق تامین شود

در این صورت تغذیه برق از طریق سیم فاز ( توجه کنید که سیم نول از قبل متصل شده است) که از صفحه اصلی به UPS متصل است ( همزمان باتری را هم شارژ می‌کند) و بعد از UPS به لوازم برقی متصل به آن جریان می‌یابد. پس دومین سیم (سیم فاز یا نول) که بعد از نصب UPS متصل شده بود (یعنی سیم فاز از UPS) به دلیل قطع تغذیه برق از UPS و باتری‌ها، غیرفعال خواهد شد ( زیرا یک سیستم UPS اتوماتیک است).

نحوه اتصال UPS / اینورتر به جعبه تقسیم

در تصویر ۳ نحوه اتصال یک UPS / اینورتر با باتری را به واحد توزیع اصلی مشاهده می‌کنید که تغذیه برق مداوم و بدون قطعی را در زمان قطع برق بر عهده می‌گیرد.

نحوه اتصال UPS / اینورتر به صفحه تقسیم

کد رنگی سیم کشی:

در اینجا از رنگ قرمز برای سیم فاز، از رنگ مشکی برای سیم نول و از رنگ سبز برای سیم اتصال به زمین تک فاز استفاده کردیم. شما می‌توانید از کدهای مخصوص به محل زندگی خود استفاده کنید. IEC – کمیسیون بین المللی الکتروتکنیک (بریتانیا، اروپا و غیره) یا NEC – کد الکتریکی ملی (ایالات متحده و کانادا)

NEC:
تک فاز 120V AC:
مشکی = فاز ، سفید = خنثی و سبز/ زرد = هادی زمین

IEC:
تک فاز 230V AC:
قهوه ای = فاز، آبی = نول و سبز = هادی زمین

نکات ایمنی در هنگام کار با برق
۱. پیش از شروع تعمیر یا نصب لوازم برقی، منبع برق را قطع نمایید.
۲. از کابل با سایز مناسب استفاده کنید.
۳. هیچوقت بدون رعایت نکات ایمنی و آگاهی لازم به برق دست نزنید.
۴. تنها در حضور افراد با تجربه و متخصص، به کارهای برقی بپردازید.
۵. همه دستورالعمل‌ها، کتابچه‌های راهنما و نکات ایمنی را به خوبی مطالعه کرده و از آن‌ها پیروی کنید.
۶. برقکاری شخصی در برخی مناطق غیر قانونی است. حتما پیش از شروع کار، با یک برقکار متخصص مشورت کرده یا با اداره برق تماس بگیرید.
۷. هیچ گونه آسیب دیدگی، خسارت یا صدمات ناشی از کار با برق به صرف نمایش این مطالب بر عهده نویسنده نیست. پس لطفا مراقب باشید زیرا کار با برق بسیار خطرناک است.
در صورتی که پس از طی تمام این مراحل هنوز هم با مشکلی روبرو هستید یا درک نمودار سیم کشی برای شما سخت است، در قسمت کامنت‌ها به ما اطلاع دهید یا مقالات مرتبط را مطالعه نمایید.

ترجمه: مینا مقدس نژاد (عضو تیم تحریریه وک شاپ)
منبع مطلب: electricaltechnology
